Ventilación forzada para humedades por condensación: guía técnica de sistemas VMC

La ventilación mecánica controlada (VMC) se ha consolidado como la solución técnica de referencia contra las humedades por condensación en viviendas modernas españolas. Esta consolidación tiene una razón normativa específica: la entrada en vigor del Código Técnico de la Edificación en 2006 y sus revisiones posteriores, particularmente el documento básico CTE DB-HS3 sobre calidad del aire interior, establecieron exigencias específicas de renovación de aire en viviendas que la ventilación natural por sí sola difícilmente puede garantizar de forma fiable. Los edificios construidos a partir de esa fecha incorporan, por proyecto, algún tipo de sistema de ventilación mecánica; los edificios anteriores que sufren humedades por condensación crónica suelen requerir la instalación retroactiva de un sistema VMC para resolver causalmente el problema.

Esta guía no aborda las causas de la condensación, su diagnóstico o sus impactos (cubiertos en detalle en el artículo pilar sobre humedades por condensación) ni la comparativa entre los distintos métodos para combatir el problema (cubierta en el artículo comparativo sobre mejores soluciones para humedades por condensación). Es una guía técnica de los sistemas profesionales de ventilación forzada: explica qué hace cada sistema, qué componentes técnicos lo integran, cómo se calculan los caudales conforme a normativa, qué productos profesionales hay en el mercado español, cómo se ejecuta una instalación correcta y qué errores comprometen el resultado. Para detalles de costes consulta la guía de precios para ventilación forzada en humedades por condensación.

Qué es la ventilación mecánica forzada y qué hace técnicamente

La ventilación mecánica forzada (VMC) es un sistema técnico que garantiza la renovación continua y controlada del aire interior de una vivienda mediante ventiladores eléctricos y, opcionalmente, red de conductos. A diferencia de la ventilación natural (apertura de ventanas, infiltraciones residuales), la VMC ofrece caudales conocidos, estables en el tiempo, independientes de las condiciones climáticas exteriores y verificables conforme a normativa.

El principio técnico de funcionamiento es la separación funcional de las estancias de la vivienda en dos grupos según su patrón de generación de contaminantes y vapor de agua:

• Estancias húmedas o de extracción: baños, aseos, cocinas, lavaderos y tendederos. Son los puntos donde se concentra la generación de vapor de agua y olores. El sistema extrae continuamente aire de estas estancias.
• Estancias secas o de admisión: dormitorios, salones, despachos, comedores. Son los espacios donde los habitantes pasan más tiempo y donde se necesita aire fresco y limpio. El sistema introduce aire renovado en estas estancias.

El aire circula desde las estancias secas hacia las húmedas a través de los espacios intermedios (pasillos, distribuidores) mediante una leve depresión generada por el sistema, garantizando que el vapor de agua y los contaminantes no migren desde las estancias húmedas hacia las secas. Esta lógica funcional es la base común de todos los sistemas VMC, independientemente de su tipología técnica específica.

La consecuencia directa sobre las humedades por condensación es que el vapor de agua generado por los habitantes en su actividad cotidiana se evacúa hacia el exterior de forma continua antes de que se acumule en el aire interior y supere el punto de rocío de las superficies frías del cerramiento. Si el sistema está correctamente dimensionado e instalado, las condensaciones por causa de vapor acumulado desaparecen completamente, independientemente de los hábitos de los ocupantes.

Principios físicos: equilibrio de caudales y renovación de aire

Entender los conceptos técnicos básicos permite valorar correctamente las propuestas de los instaladores.

Renovaciones por hora (RPH)

El parámetro principal de medida de la ventilación es el número de renovaciones por hora (RPH): cuántas veces se sustituye completamente el volumen de aire de un espacio en una hora. Una vivienda típica con problemas de condensación tiene RPH inferiores a 0,3; el CTE DB-HS3 exige típicamente entre 0,5 y 1,0 RPH según tipología; las viviendas certificadas Passivhaus operan habitualmente con RPH controladas entre 0,3 y 0,5 mediante recuperación de calor.

Equilibrio de caudales

El sistema VMC opera mediante equilibrio entre caudal de extracción (aire que sale) y caudal de admisión (aire que entra). Cuando ambos caudales son iguales (sistemas de doble flujo equilibrados), la vivienda mantiene presión neutra respecto al exterior. Cuando el caudal de extracción supera al de admisión (sistemas de simple flujo), la vivienda opera en ligera depresión, garantizando que cualquier aire intercambiado con el exterior entre por las rejillas controladas de admisión y no por otras vías. Cuando el caudal de admisión supera al de extracción (sistemas de insuflación positiva), la vivienda opera en sobrepresión.

Pérdida energética asociada a la ventilación

Cualquier ventilación implica intercambio de aire entre interior y exterior. En invierno, el aire que sale está caliente (a 20-22°C en una vivienda calefactada) y el aire que entra está frío (a 0-10°C según clima y época). Esta diferencia térmica supone una pérdida energética que el sistema de calefacción debe compensar para mantener la temperatura interior. La magnitud de la pérdida es directamente proporcional al caudal de ventilación, lo que crea un compromiso técnico: a más ventilación mejor calidad de aire pero mayor consumo energético; a menos ventilación menor consumo pero peor calidad de aire.

Los sistemas de doble flujo con recuperador de calor resuelven este compromiso recuperando el 70-90% de la energía térmica del aire saliente para precalentar el aire entrante, permitiendo simultáneamente alta tasa de ventilación y bajo consumo energético.

Normativa española aplicable

El marco normativo español que regula los sistemas de ventilación forzada en vivienda es extenso y conviene conocer sus líneas maestras.

CTE DB-HS3 — Calidad del aire interior

Es la norma de referencia. Establece las exigencias de caudales mínimos de ventilación por tipología de estancia. La tabla simplificada de caudales mínimos por estancia es:

Para una vivienda típica de tres dormitorios con salón, cocina y dos baños, los caudales totales mínimos exigidos suman aproximadamente 100-150 m³/h. La norma admite dos métodos de cumplimiento: método directo (caudales fijos por estancia) y método indirecto (mantener concentración de CO₂ inferior a 900 ppm sobre nivel exterior, equivalente a 500 ppm metabólico).

CTE DB-HE — Eficiencia energética

Los documentos básicos HE0 (limitación del consumo energético) y HE1 (limitación de la demanda energética) afectan al diseño del sistema de ventilación porque la ventilación es una de las pérdidas energéticas principales de una vivienda calefactada. Los sistemas con recuperación de calor permiten cumplir las exigencias del HE0/HE1 con menor demanda de calefacción, lo que es especialmente crítico en edificios de consumo casi nulo (EECN) y certificación Passivhaus.

Reglamento ErP (Ecodiseño)

Reglamento europeo (UE 1253/2014, 1254/2014) que clasifica los sistemas de ventilación residencial según su consumo energético específico (SEC, Specific Energy Consumption) en clases de la A+ (mejor) a la G (peor). Desde 2018 todos los productos comercializados en Europa deben incluir etiquetado SEC, lo que permite comparación objetiva entre sistemas. Los sistemas VMC doble flujo con recuperación de calor de calidad alcanzan típicamente clases A+ o A; los simple flujo se sitúan en B o C; los sistemas sin control eficiente pueden alcanzar D o inferior.

UNE-EN ISO 16890 — Filtros

Norma europea actualizada que clasifica los filtros de aire según su eficiencia frente a partículas en suspensión (ePM1, ePM2.5, ePM10) en lugar de la antigua clasificación G/F/H. Los filtros equivalentes a F7 anteriores corresponden hoy a ePM1 ≥ 50% y son los recomendados para viviendas con alergias respiratorias o ubicaciones con contaminación atmosférica.

UNE-EN 16798-1 — Calidad del aire interior

Norma de referencia para parámetros ambientales en edificios. Establece categorías IDA (Indoor Air quality) según calidad del aire requerida:

• IDA 1: aire de alta calidad (quirófanos, laboratorios, salas limpias)
• IDA 2: aire de buena calidad (oficinas, salas reuniones, viviendas alto estándar)
• IDA 3: aire medio (viviendas estándar, comercio)
• IDA 4: aire bajo (trasteros, aparcamientos, locales técnicos)

Una vivienda residencial estándar opera bajo IDA 3, con filtración mínima G4 (clasificación antigua) o equivalente ePM10. Viviendas de alto estándar o con ocupantes sensibles (asmáticos, alérgicos) operan bajo IDA 2 con filtración F7 / ePM1 ≥ 50%.

RITE — Reglamento de Instalaciones Térmicas en Edificios

Reglamento técnico que regula las instalaciones de climatización y ventilación en edificios. Establece requisitos de mantenimiento periódico, eficiencia energética mínima de equipos y procedimientos de puesta en marcha y verificación.

Los 5 sistemas profesionales de ventilación forzada

Existen cinco tipologías técnicas principales de ventilación forzada residencial, cada una con su nicho de aplicación óptimo según las condiciones específicas de cada caso.

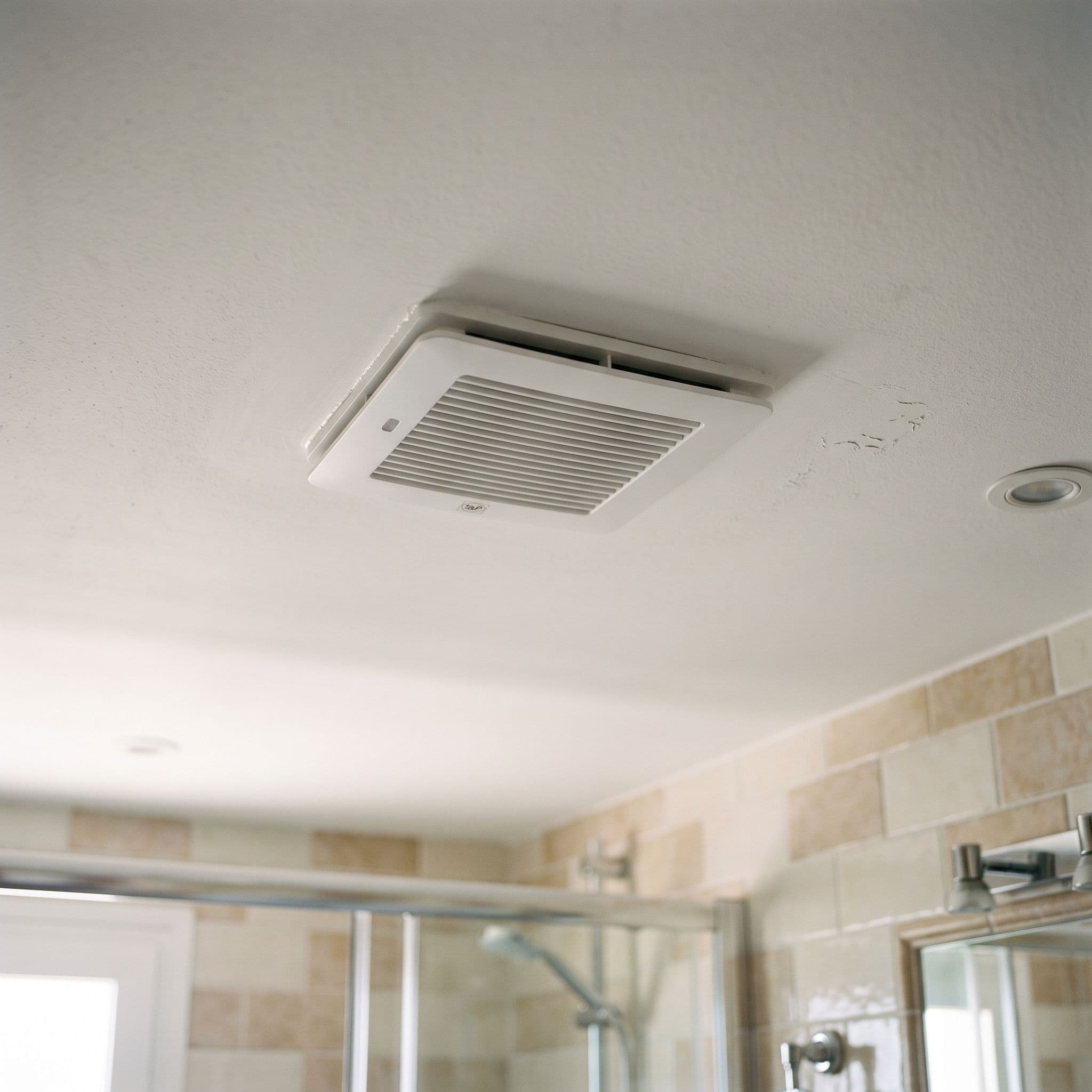

Sistema 1 — Extracción puntual intermitente

Es la solución más sencilla y económica. Extractores eléctricos instalados puntualmente en estancias húmedas (baños, aseos, cocinas) que se activan manualmente o mediante sensor de humedad/temporizador para extraer el aire viciado puntualmente.

Cómo funciona técnicamente: el extractor genera un caudal local de aire que se expulsa al exterior mediante conducto corto directo a fachada o cubierta. El aire de reposición entra por infiltraciones residuales del cerramiento o por rejillas en otros puntos de la vivienda. Solo opera durante las actividades generadoras de vapor (ducha, cocción, etc.).

Ventajas técnicas reales: coste mínimo, instalación sencilla sin obra significativa, control directo del usuario, consumo eléctrico solo en uso (puntual).

Limitaciones honestas: no garantiza renovación continua del aire interior, no cumple por sí solo el CTE DB-HS3 en vivienda nueva, no resuelve la condensación de fondo en viviendas con problema generalizado, depende del uso disciplinado del ocupante. Útil como complemento a otros sistemas, no como solución única en condensación crónica.

Caso óptimo: vivienda existente con condensación leve localizada en baño o cocina, complemento a sistema VMC principal, casos donde no es viable instalación de sistema integral.

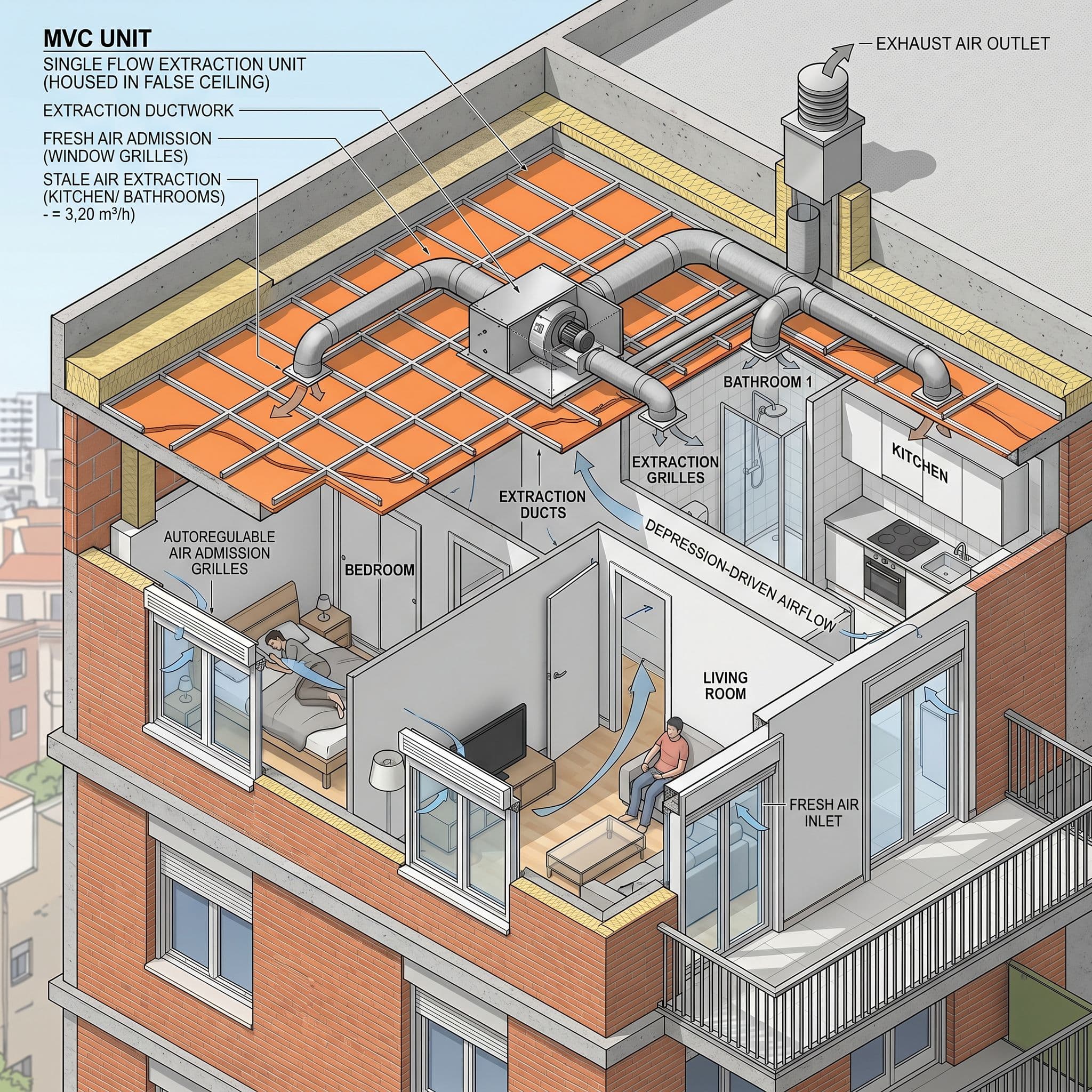

Sistema 2 — VMC simple flujo autorregulable (MEV)

Sistema centralizado donde un único ventilador extrae continuamente aire de todas las estancias húmedas simultáneamente, mientras el aire de reposición entra de forma controlada por rejillas autorregulables instaladas en las ventanas o cerramientos de estancias secas.

Cómo funciona técnicamente: red de conductos que conecta las bocas de extracción de baños, aseos y cocinas con una unidad central que descarga al exterior. La extracción genera ligera depresión en el conjunto de la vivienda; las rejillas autorregulables compensan automáticamente el caudal de admisión según el nivel de depresión, garantizando equilibrio sin intervención del usuario. Operación continua 24/7 con caudal de fondo bajo, modulable según necesidades.

Ventajas técnicas reales: cumple normativa CTE DB-HS3 de forma fiable, coste moderado, instalación viable en obra nueva y rehabilitación, mantenimiento sencillo, consumo eléctrico bajo (15-40 W continuos).

Limitaciones honestas: no recupera calor del aire saliente, pérdida energética en climas fríos significativa, ruido del ventilador central audible si está mal aislado acústicamente, requiere espacio para conductos (típicamente falso techo o paso por armarios).

Caso óptimo: vivienda residencial estándar en climas templados o cálidos, donde el ahorro energético no es prioritario y se busca cumplimiento normativo fiable con coste contenido.

Sistema 3 — VMC simple flujo higroregulable (Higro-B)

Variante del sistema simple flujo donde las bocas de extracción modulan automáticamente su caudal según la humedad relativa local mediante sondas higrométricas integradas.

Cómo funciona técnicamente: las bocas de extracción higroregulables tienen sondas que detectan el aumento de humedad relativa (ducha, cocción) y abren su sección de paso, incrementando el caudal extraído en ese punto. En condiciones normales operan con caudal mínimo, ahorrando consumo. Cuando la actividad termina y la humedad desciende, vuelven al caudal mínimo automáticamente. La unidad central de extracción es de caudal modulado para acompañar la demanda.

Ventajas técnicas reales: caudales adaptados a demanda real, menor consumo eléctrico que sistema autorregulable estándar (mejora del 20-30%), mejor confort acústico (operación más silenciosa en condiciones normales), cumplimiento mejorado del CTE DB-HS3.

Limitaciones honestas: coste algo superior al autorregulable estándar, complejidad técnica mayor (sondas pueden requerir mantenimiento), tampoco recupera calor.

Caso óptimo: viviendas residenciales donde se busca mejor eficiencia que el sistema simple flujo básico sin afrontar la inversión completa del doble flujo, especialmente útil en viviendas con uso variable (segundas residencias, viviendas con teletrabajo).

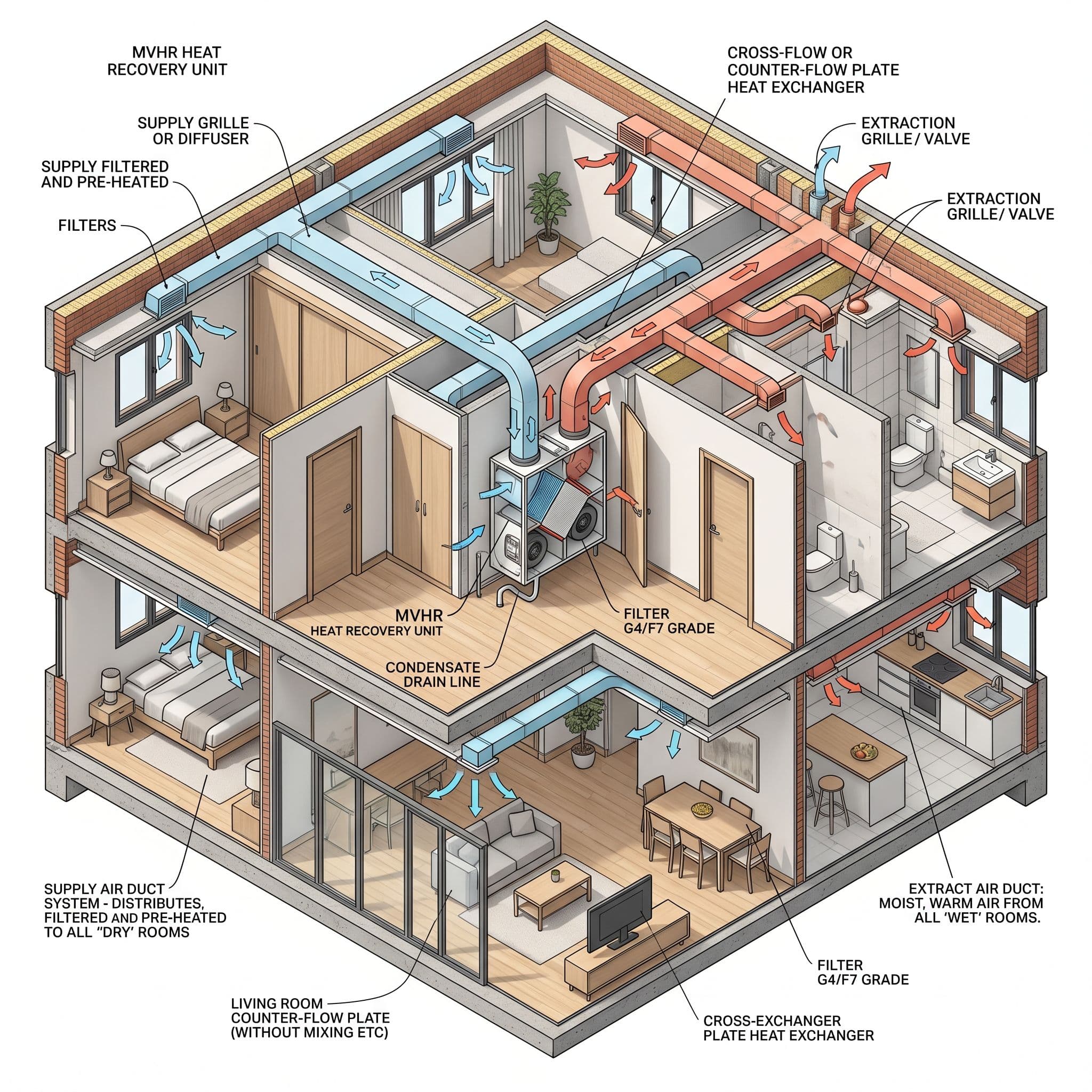

Sistema 4 — VMC doble flujo con recuperador de calor centralizada

Sistema más avanzado. Cuenta con dos redes de conductos independientes (impulsión y extracción) conectadas a una unidad central que incorpora un intercambiador de calor entre los dos flujos de aire.

Cómo funciona técnicamente: el aire viciado se extrae desde las estancias húmedas mediante una red de conductos hacia la unidad central. Simultáneamente, aire exterior se admite desde fachada/cubierta, pasa por filtros, atraviesa el intercambiador de calor (donde recibe el 70-90% de la energía térmica del aire saliente sin mezclarse con él) y se impulsa filtrado y a temperatura templada a las estancias secas. El sistema opera con caudales equilibrados de impulsión y extracción y temperatura interior estable.

Tipos de intercambiador:

• Placas paralelas o contraflujo: recuperan calor sensible. Eficiencia típica 70-95%. Construcción simple, mantenimiento fácil
• Rotativos: pueden recuperar calor sensible y latente (humedad). Eficiencia hasta 90%. Mayor complejidad
• Entálpicos (membrana selectiva): recuperan calor sensible y parte de la humedad. Útiles en climas extremos

Ventajas técnicas reales: máximo confort térmico (aire entrante templado, no frío), filtración del aire exterior (importante en zonas urbanas), aire interior siempre fresco sin pérdida energética significativa, cumplimiento óptimo del CTE DB-HE0/HE1, certificable Passivhaus.

Limitaciones honestas: coste inicial sustancialmente superior, requiere espacio significativo para la unidad central y la doble red de conductos (típicamente falso techo continuo), mantenimiento más exigente (filtros, intercambiador), consumo eléctrico de ventiladores algo superior (40-80 W continuos) aunque compensado por recuperación.

Caso óptimo: viviendas con alta eficiencia energética, climas fríos donde el ahorro en calefacción justifica la inversión, propietarios que priorizan calidad de aire interior, certificaciones Passivhaus, edificios EECN.

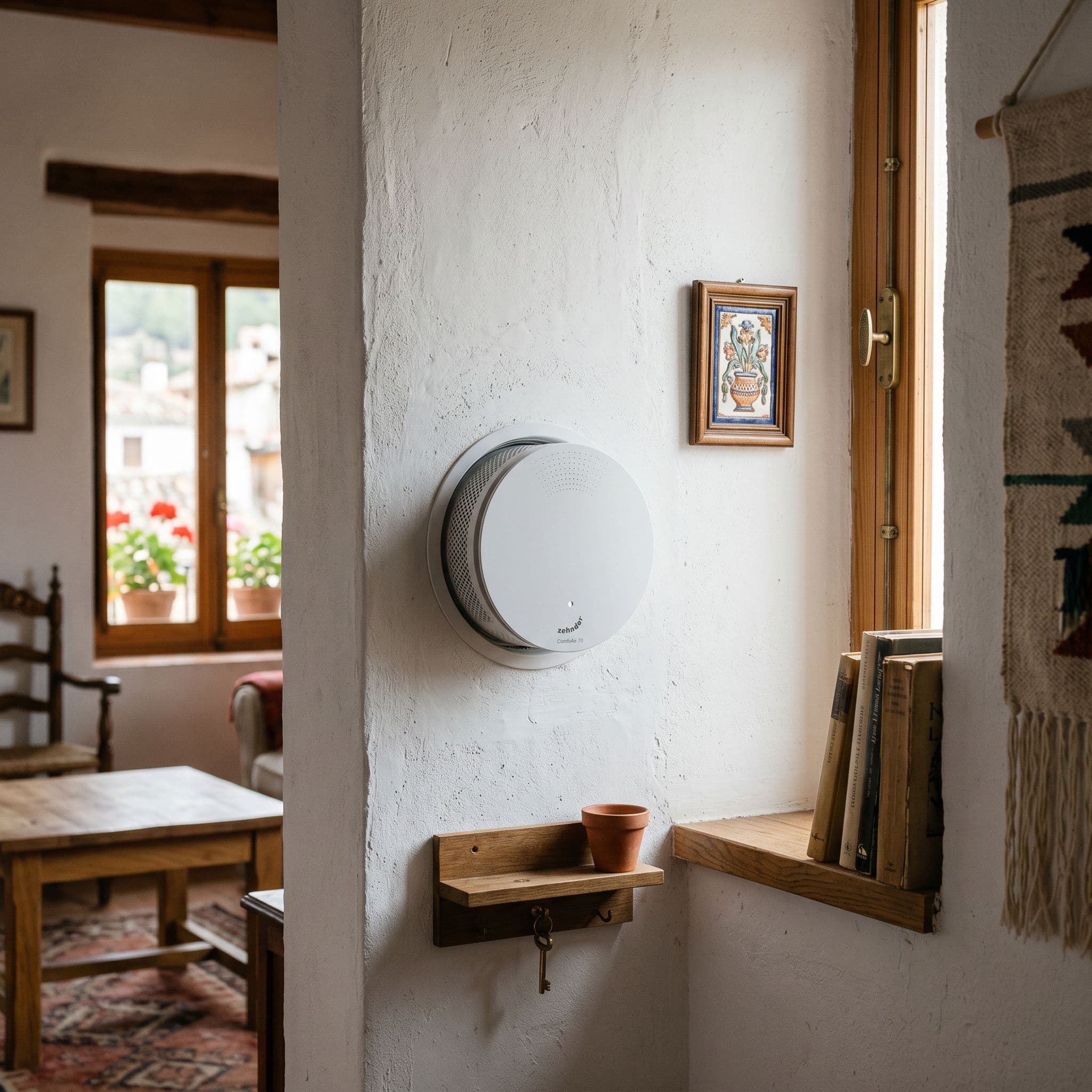

Sistema 5 — VMC doble flujo descentralizada

Variante moderna del doble flujo donde no hay unidad central. En su lugar, se instalan pequeños dispositivos doble flujo independientes por estancia o por pares de estancias, cada uno con su propio intercambiador de calor, ventiladores y filtros.

Cómo funciona técnicamente: dispositivos compactos (típicamente cilíndricos, 150-300 mm diámetro) instalados directamente en muros exteriores. Cada dispositivo opera en ciclos alternantes de extracción/impulsión (típicamente 60-70 segundos cada ciclo): durante la fase de extracción calienta su intercambiador interno con el aire saliente; durante la fase de impulsión el aire entrante se calienta al pasar por ese mismo intercambiador. Los dispositivos pueden operar coordinadamente (un dispositivo extrae mientras otro impulsa en otra estancia, equilibrando caudales globales) o de forma autónoma. Eficiencia de recuperación típicamente 80-95% para los mejores modelos.

Ventajas técnicas reales: no requiere red de conductos (máxima ventaja en rehabilitación), instalación muy rápida (horas vs días), permite cumplir CTE DB-HS3 sin obra significativa, alta eficiencia de recuperación, control individual por estancia.

Limitaciones honestas: coste por dispositivo elevado (se requieren varios para una vivienda completa), filtración menos sofisticada que sistemas centralizados, dependencia del muro exterior en cada estancia (no aplicable a estancias interiores sin fachada), ruido residual del ventilador local (aunque mínimo).

Caso óptimo: rehabilitación de viviendas existentes sin posibilidad de instalar red de conductos, edificios catalogados donde no se permiten alteraciones importantes, viviendas pequeñas o de superficie muy distribuida.

Cálculo de caudales según CTE DB-HS3: ejemplo aplicado

Para una vivienda residencial típica de 90 m² con tres dormitorios, salón, cocina eléctrica y dos baños, el cálculo de caudales mínimos conforme al método directo del CTE DB-HS3 sería:

Estancias húmedas (extracción):

• Cocina eléctrica: 8 l/s base = 28,8 m³/h base + caudal puntual cocción
• Baño principal con ducha: 15 l/s = 54 m³/h
• Aseo: 6 l/s = 21,6 m³/h
• Total extracción base: 29 l/s = 104,4 m³/h

Estancias secas (admisión):

• Dormitorio principal: 8 l/s = 28,8 m³/h
• Dormitorio 2: 4 l/s = 14,4 m³/h
• Dormitorio 3: 4 l/s = 14,4 m³/h
• Salón / Comedor: 10 l/s = 36 m³/h
• Total admisión: 26 l/s = 93,6 m³/h

El dimensionamiento del sistema se ajusta a estos caudales con margen del 10-20% para considerar pérdidas por fricción en conductos, ensuciamiento de filtros y deriva por mantenimiento. Un sistema dimensionado para 120-130 m³/h cubriría holgadamente esta vivienda con margen razonable.

Los caudales puntuales adicionales (cocción, ducha intensiva) se cubren mediante:

• Sobrecaudal automático en sistemas higroregulables
• Activación manual de "modo turbo" o "boost" durante actividades intensivas
• Extractor adicional puntual en cocina (campana extractora) que opera complementariamente al VMC

El equilibrado de caudales es la fase técnica crítica del sistema: el instalador debe verificar con anemómetro o caudalímetro que cada boca extrae o admite el caudal calculado, ajustando las restricciones del sistema (compuertas, mariposas, restricciones de boca) hasta alcanzar los valores de proyecto. Sin equilibrado correcto, el sistema puede tener zonas sobreventiladas y otras infraventiladas, comprometiendo la eficacia.

Componentes técnicos clave

Más allá de la tipología, los componentes específicos del sistema determinan su rendimiento y durabilidad.

Ventiladores: EC vs AC

Los ventiladores de corriente continua sin escobillas (EC, Electronically Commutated) ofrecen rendimientos significativamente superiores a los antiguos ventiladores AC. Características técnicas relevantes:

• Consumo eléctrico hasta 50% inferior al AC equivalente
• Modulación de velocidad continua y precisa
• Vida útil 50.000-80.000 horas (más del doble que AC)
• Operación más silenciosa
• Compatibilidad con sistemas de control digital y BMS

Los sistemas profesionales actuales utilizan exclusivamente ventiladores EC. Verificar este punto en el presupuesto: ventiladores AC en propuestas nuevas son señal de calidad subóptima.

Intercambiadores de calor

En sistemas de doble flujo, el intercambiador es el componente más crítico:

• Placas paralelas: tecnología más extendida. Eficiencia 70-85%. Coste moderado
• Contraflujo: variante mejorada de placas. Eficiencia 80-95%. Coste algo superior
• Rotativo: tecnología compleja con disco que gira entre los dos flujos. Eficiencia hasta 90%. Recupera calor sensible y latente
• Entálpico de membrana: transfiere calor y humedad selectivamente. Útil en climas extremos

La eficiencia de recuperación de calor declarada debería estar certificada conforme a norma UNE-EN 13141-7. Los productos profesionales serios incluyen esta certificación con su documentación.

Filtros

La filtración del aire entrante (en sistemas de doble flujo) determina la calidad del aire impulsado en estancias secas:

• G4 / ePM10 ≥ 50%: filtración básica. Standard mínimo. Sustitución anual
• F7 / ePM1 ≥ 50%: filtración fina contra alérgenos (polen, esporas). Recomendado en zonas urbanas o con ocupantes alérgicos
• F9 / ePM1 ≥ 80%: filtración alta. Útil en zonas industriales o con tráfico intenso
• HEPA: filtración hospitalaria. Reservado a aplicaciones específicas

Los filtros se acumulan suciedad progresivamente, aumentando la pérdida de carga del sistema y, por tanto, el consumo eléctrico. Sustitución anual obligatoria para mantener la eficiencia del sistema; en zonas muy contaminadas, sustitución semestral.

Conductos

Los conductos del sistema deben cumplir requisitos técnicos específicos:

• Materiales: chapa galvanizada (estándar), aluminio flexible (en tramos cortos), conducto preaislado fonoabsorbente (zonas con ruido)
• Dimensionado: diámetro proporcional al caudal para mantener velocidades 2-5 m/s (mayor velocidad = más ruido y pérdida)
• Aislamiento térmico: en zonas no calefactadas (falsos techos en plantas bajas, garajes, áticos)
• Aislamiento acústico: silenciadores en puntos críticos cerca de dormitorios

Sensores y control inteligente

Los sistemas modernos integran sensores que adaptan el funcionamiento a las condiciones reales:

• Sensor de CO₂: incrementa caudal cuando detecta aumento de ocupación
• Sensor de humedad relativa: incrementa caudal cuando hay generación de vapor
• Sensor de COV: detecta contaminación por compuestos orgánicos volátiles (productos limpieza, cocción, etc.)
• Sensor de temperatura: activa bypass del recuperador en verano (free-cooling nocturno)

Los sistemas con sensores múltiples optimizan continuamente caudales según necesidad real, reduciendo consumo y mejorando calidad de aire.

Eficiencia energética: SFP, SEC y tasa de recuperación

Tres parámetros técnicos permiten comparar objetivamente sistemas:

SFP — Specific Fan Power

Mide el consumo eléctrico del ventilador por unidad de caudal movido, expresado en W/(m³/s) o W/(l/s). Cuanto menor el valor, más eficiente el ventilador. Valores de referencia:

• SFP < 0,3 W/(l/s): excelente (sistemas premium con EC y bajas pérdidas)
• SFP 0,3-0,5 W/(l/s): bueno (sistemas profesionales estándar)
• SFP 0,5-1,0 W/(l/s): aceptable (sistemas residenciales básicos)
• SFP > 1,0 W/(l/s): subóptimo (sistemas antiguos o sobredimensionados)

SEC — Specific Energy Consumption

Definido por el reglamento ErP. Mide el consumo energético anual del sistema por m² de superficie útil ventilada, expresado en kWh/m²·año. Sirve para clasificar el sistema en categorías:

• Clase A+: SEC < -42 kWh/m²·año (recuperación mejor que el consumo eléctrico)
• Clase A: SEC -42 a -34 kWh/m²·año
• Clase B: SEC -34 a -26 kWh/m²·año
• Clase C: SEC -26 a -23 kWh/m²·año
• Clase D-G: progresivamente peor

Los sistemas serios para residencial deberían ser A+ o A. Productos con etiquetado SEC C o inferior son tecnológicamente desfasados.

Tasa de recuperación de calor

Para sistemas de doble flujo, la eficiencia del intercambiador medida conforme a norma UNE-EN 13141-7:

• Excelente: ≥ 90% (sistemas premium contraflujo o rotativos)
• Bueno: 80-90% (sistemas profesionales estándar)
• Aceptable: 70-80% (sistemas básicos)
• Subóptimo: < 70%

Los sistemas certificados Passivhaus exigen eficiencia ≥ 75% medida según protocolo PHI específico, que es algo más exigente que la medición UNE-EN.

Productos profesionales del mercado español

El mercado español ofrece numerosos fabricantes profesionales con catálogos completos para residencial. Estos son los más extendidos:

Soler & Palau (S&P)

Fabricante español, líder histórico del mercado nacional. Catálogo completo desde extractores puntuales hasta sistemas VMC doble flujo. Gamas representativas: IDEO (doble flujo con recuperación), Ozeo (simple flujo), CADB Eco (doble flujo eficiencia A). Amplia red de distribución y servicio técnico. Productos certificados WTA y ErP.

Siber

Fabricante español especializado en ventilación de calidad. Productos representativos: Siber Sphere (doble flujo compacto), Siber DF Skyline (recuperación entálpica), Sphere XS (microdispositivos para pequeñas viviendas). Reputación técnica sólida en proyectos residenciales y dotacionales.

Aldes

Fabricante francés con fuerte presencia en España. Catálogo completo: gamas DEE FLY Cube, EasyHOME (descentralizado), VMC+ con Healthbox 3.0 (control inteligente con sensores múltiples). Líder europeo en sistemas higroregulables.

Lunos

Fabricante alemán especializado en VMC doble flujo descentralizada. Gamas e², Silvento, ego. Productos referencia para rehabilitación sin obra. Eficiencias de recuperación hasta 91%.

Zehnder

Fabricante suizo premium. Sistemas ComfoAir Q, ComfoAir 350, ComfoAir 550. Estándar en proyectos Passivhaus de alta gama. Eficiencias de recuperación hasta 95%. Coste elevado pero rendimiento técnico máximo.

Helios

Fabricante alemán de calidad técnica reconocida. Gamas KWL (sistemas centralizados doble flujo), ELS (descentralizados). Productos certificados Passivhaus.

Sodeca

Fabricante español. Catálogo completo desde ventilación industrial hasta sistemas residenciales. Buena relación calidad-precio.

Mitsubishi Electric

Fabricante japonés con gama Lossnay (intercambiador entálpico). Tecnología distintiva en recuperación de calor latente. Útil en climas con grandes diferencias de humedad.

RDZ

Fabricante italiano con sistemas integrados de climatización + ventilación. Adecuado para proyectos con bombas de calor integradas.

Otros fabricantes relevantes

Sauter, Tecna, Pichler, Vortice, Brink Climate Systems — todos con presencia en el mercado español a través de distribuidores especializados.

Criterios para seleccionar producto: cumplimiento ErP clase A+ o A, certificación de eficiencia conforme a UNE-EN 13141-7 para doble flujo, garantía mínima del fabricante 5 años en componentes principales, disponibilidad de repuestos y servicio técnico, compatibilidad con sensores y sistemas domóticos si se busca control inteligente.

Procedimiento de instalación profesional

Un sistema VMC correctamente ejecutado sigue un procedimiento específico que diferencia un trabajo profesional de una instalación apresurada.

Fase 1 — Estudio previo y dimensionamiento

Cálculo de caudales conforme a CTE DB-HS3 para cada estancia. Análisis de la vivienda: superficies, distribución, posición de patinillos disponibles para conductos, disponibilidad de fachadas para tomas de aire/expulsiones. Selección del sistema más adecuado según diagnóstico técnico. Memoria técnica documentada con cálculos justificativos.

Fase 2 — Diseño del trazado de conductos

Definición de la ruta de conductos para impulsión y extracción. Optimización de longitudes y giros (menos giros = menor pérdida de carga = menor consumo y ruido). Selección de diámetros según caudales para mantener velocidades óptimas (2-5 m/s en conductos principales). Posicionamiento de la unidad central considerando accesibilidad para mantenimiento y aislamiento acústico.

Fase 3 — Instalación de la unidad central

Montaje en lugar accesible, con aislamiento antivibratorio (suspensión elástica), aislamiento acústico (placa de yeso reforzada, lana mineral) y conexión a desagüe de condensados (en sistemas doble flujo con condensación interna). Conexión eléctrica conforme a normativa (toma de tierra, magnetotérmico específico). Verificación de funcionamiento inicial.

Fase 4 — Montaje de la red de conductos

Instalación de conductos según diseño. Uso de uniones estancas (cinta aluminizada o brida específica, no cinta adhesiva genérica). Aislamiento térmico en zonas no climatizadas. Instalación de silenciadores cerca de dormitorios. Verificación de estanqueidad de toda la red mediante prueba de presión específica.

Fase 5 — Bocas de extracción y admisión

Instalación de bocas finales en cada estancia conforme a proyecto. En sistemas higroregulables, verificación de las sondas de humedad. En sistemas con control de CO₂, instalación de sensores. Estanqueidad de las uniones boca-conducto-techo.

Fase 6 — Equilibrado de caudales

Fase técnica crítica frecuentemente omitida. Medición con anemómetro o caudalímetro de cada boca extrae/admite el caudal de proyecto. Ajuste de compuertas y restricciones hasta alcanzar valores correctos en cada punto. Documentación del equilibrado con valores medidos en cada boca, firmada por técnico responsable.

Fase 7 — Puesta en marcha y entrega

Verificación del funcionamiento global del sistema. Programación de las velocidades (caudal mínimo nocturno, normal diurno, boost para actividades intensivas). Configuración de los sensores y controles. Entrega de documentación al usuario: certificado de instalación, manuales, calendario de mantenimiento, garantías. Formación al usuario en uso del sistema.

Mantenimiento técnico

Sin mantenimiento adecuado, cualquier sistema VMC pierde eficacia progresivamente. La programación habitual es:

Mantenimiento mensual (usuario)

Verificación visual del funcionamiento (indicadores luminosos, ausencia de ruidos anómalos). Limpieza de bocas finales con paño húmedo. Verificación de que las rejillas de admisión no están obstruidas.

Mantenimiento trimestral (usuario)

Limpieza de filtros G4 mediante aspiración o lavado con agua templada según fabricante. Verificación del estado general de filtros. Si los filtros están notablemente sucios, sustitución completa.

Mantenimiento anual (técnico o usuario avanzado)

Sustitución completa de filtros (G4, F7 según equipamiento). Limpieza del intercambiador de calor (lavado según fabricante). Verificación de los ventiladores (estado de cojinetes, ausencia de ruido anómalo). Comprobación del trazado de conductos accesibles (presencia de polvo, condensación, daños).

Mantenimiento quinquenal (técnico especializado)

Limpieza interna de la red de conductos completa mediante cepillado y aspiración profesional. Reequilibrado de caudales (con anemómetro). Inspección general del sistema. Sustitución preventiva de elementos críticos (sondas, controladores) si fabricante lo indica.

Un sistema con mantenimiento adecuado mantiene su eficacia técnica durante 20-25 años con sustitución progresiva de componentes. Sin mantenimiento, pierde eficacia significativa en 3-5 años.

Errores comunes en la instalación que comprometen el resultado

Recopilados de la práctica profesional, estos son los errores más frecuentes que reducen el rendimiento del sistema o generan problemas operativos.

Error 1 — Dimensionamiento insuficiente. Cálculo de caudales subestimado, equipo elegido con capacidad ajustada o inferior a los caudales reales necesarios. El sistema opera permanentemente a máxima velocidad sin alcanzar la calidad de aire requerida. Genera ruido, consumo elevado y fallo de los ventiladores prematuramente.

Error 2 — Sobredimensionamiento. El opuesto: sistema sobredimensionado que opera continuamente al mínimo, lo que en ventiladores AC genera ineficiencia, en ventiladores EC genera mejor eficiencia pero coste inicial innecesariamente alto.

Error 3 — Omisión del equilibrado de caudales. Si no se equilibran las bocas mediante medición real, el sistema entrega caudales aleatorios: algunas estancias sobreventiladas, otras infraventiladas. Es el error más frecuente en instalaciones de bajo coste.

Error 4 — Uniones no estancas en conductos. Uso de cinta adhesiva común en lugar de cinta aluminizada específica o bridas, pérdidas de aire en uniones, reducción del caudal efectivo en bocas finales, infiltración de aire desde patinillos.

Error 5 — Falta de aislamiento térmico en conductos. Conductos sin aislar en zonas no climatizadas (falso techo de plantas bajas con sótano, áticos sin aislar) generan condensación interna en el conducto, ruido por dilataciones térmicas y pérdida energética.

Error 6 — Falta de aislamiento acústico cerca de dormitorios. Conductos pasando junto a dormitorios sin silenciadores ni aislamiento acústico generan ruido perceptible que afecta al descanso. Frecuentemente causa que los usuarios desconecten el sistema, anulando completamente la inversión.

Error 7 — Posicionamiento incorrecto de tomas exterior. Toma de aire exterior cerca de fuente contaminante (parking, contenedores, ventilación de baño exterior) introduce aire de mala calidad al sistema. Toma cercana a descarga de cocina o secadora puede generar recirculación.

Error 8 — Filtros inadecuados a la ubicación. Filtración insuficiente en ubicaciones contaminadas (zonas urbanas, tráfico intenso) genera ensuciamiento rápido del intercambiador y reducción de eficiencia.

Error 9 — Conexión eléctrica sin proteción específica. Conexión a circuito doméstico estándar sin magnetotérmico específico ni protección diferencial dedicada. Riesgo de daños eléctricos al sistema y al equipamiento adyacente.

Error 10 — Falta de documentación entregada al usuario. Sin manuales, calendario de mantenimiento ni acceso al instalador para mantenimientos posteriores, el usuario opera el sistema sin información y sin mantenimiento, comprometiendo la durabilidad a medio plazo.

Cuándo la ventilación forzada NO es la solución óptima

La VMC resuelve causalmente la condensación de origen vapor en la mayoría de casos residenciales, pero hay situaciones donde no es la solución óptima.

Edificios catalogados o protegidos con restricciones estructurales severas. La instalación de conductos puede ser inviable. En estos casos, los sistemas descentralizados o, alternativamente, los sistemas de extracción puntual combinados con mejora del aislamiento térmico son la solución pragmática.

Viviendas con condensación únicamente por puentes térmicos severos. Si el problema es puntual y localizado en zonas frías concretas (ventanas sin rotura de puente térmico, esquinas mal aisladas), puede ser más eficaz tratar el aislamiento térmico que instalar un sistema VMC completo. Para detalles sobre aislamiento consulta el artículo sobre aislamiento térmico de paredes interiores sin obra y sobre SATE en fachadas como solución exterior.

Viviendas con problemas combinados de filtración o capilaridad. La VMC mejora la calidad del aire pero no resuelve infiltraciones de agua por fachada o capilaridad ascendente. Estos problemas requieren tratamiento específico previo (impermeabilización, barrera antihumedad). Para entender las diferencias consulta el artículo sobre diferencias entre humedades por filtración, capilaridad y condensación.

Hábitos de uso muy alejados de lo previsto. Vivienda con generación de vapor extrema (industria casera, secado continuo de cantidades grandes de ropa, acuarios sin tapa de gran volumen). La VMC dimensionada para uso residencial estándar puede ser insuficiente. Solución: redimensionado del sistema o modificación de los hábitos generadores extremos.

Cuando el presupuesto disponible no permite un sistema técnicamente adecuado. Mejor invertir en una solución más limitada bien ejecutada que en un sistema completo mal instalado. En estos casos, los sistemas de extracción puntual combinados con mejora de aislamiento son alternativa viable.

Subvenciones y ayudas disponibles

Los sistemas de ventilación mecánica controlada con recuperación de calor están incluidos en diversos programas de subvención por su efecto sobre la eficiencia energética.

Fondos Next Generation EU — Programa de rehabilitación residencial

Los fondos europeos canalizados a través del Plan de Recuperación, Transformación y Resiliencia incluyen ayudas específicas para rehabilitación energética de edificios. Los sistemas VMC con recuperación de calor son medida elegible dentro de las actuaciones de rehabilitación energética, con cobertura típica del 40-80% de la inversión según condiciones.

Programa PREE (Programa de Rehabilitación Energética de Edificios)

Gestionado por el IDAE (Instituto para la Diversificación y Ahorro de la Energía). Incluye los sistemas de ventilación con recuperación de calor como mejora de la envolvente térmica. Ayudas hasta el 35-50% de la inversión según comunidad autónoma.

Deducción fiscal en IRPF

La Ley 10/2022 estableció deducciones en IRPF por obras de mejora de eficiencia energética en vivienda habitual, incluyendo sistemas de ventilación con recuperación de calor:

• 20% de la inversión si se reduce el consumo de energía no renovable en ≥7%
• 40% de la inversión si se reduce el consumo en ≥30% o se mejora calificación energética
• 60% de la inversión si la mejora afecta a edificio plurifamiliar completo

Ayudas autonómicas y locales

Cada comunidad autónoma y muchos ayuntamientos disponen de programas propios complementarios. Conviene consultar la web de la comunidad autónoma específica antes de iniciar la inversión.

Cómo elegir empresa instaladora profesional

Los criterios para identificar una empresa profesional con experiencia documentada incluyen:

Memoria técnica con cálculo de caudales conforme a CTE DB-HS3. El presupuesto debe ir acompañado de memoria técnica que documente caudales por estancia según norma, equipo específico propuesto, trazado de conductos y procedimiento de equilibrado.

Producto profesional identificado. Marca y modelo concreto del equipo (no genérico), con certificación ErP clase A o A+, garantía documentada del fabricante mínimo 5 años en componentes principales.

Experiencia documentada en residencial. Casos similares ejecutados en los últimos años, referencias verificables, fotografías de instalaciones anteriores.

Equipamiento de medición. Anemómetro o caudalímetro profesional para equilibrado, medidores de presión, sondas de calidad de aire. Sin instrumentos no hay equilibrado riguroso.

Garantía documentada de la instalación. Mínimo 2 años en la instalación (componentes + ejecución). Especificación clara de qué cubre y qué no cubre.

Seguro de responsabilidad civil profesional vigente.

Servicio postventa de mantenimiento. Mantenimientos periódicos contratables con la propia empresa, accesibilidad para sustituciones y revisiones.

Cumplimiento de la normativa eléctrica. Boletín eléctrico actualizado tras la instalación si afecta a la instalación eléctrica de la vivienda.

Para encontrar empresas profesionales con experiencia documentada en sistemas de ventilación contra condensación, consulta el directorio especializado en empresas de humedades por condensación o, para profesionales generalistas, el directorio nacional de empresas de humedades.
